¿Qué es una «zona de silencio» de QR Code y por qué es importante?

Una tienda de ropa boutique imprimió en su día un elegante QR Codes en las etiquetas de sus productos, que enlazaba con breves vídeos de estilismo. Las etiquetas tenían un aspecto impresionante y el QR Code se integraba perfectamente en el diseño del logotipo.

Sin embargo, solo un pequeño porcentaje de clientes conseguía escanear correctamente el QR Codes. El resto o bien se rendía o bien tenía que pedir ayuda al personal, lo que provocaba atascos en las horas punta. Como consecuencia, la tienda perdía oportunidades de ventas adicionales.

¿Por qué ocurrió esto? Se habían colocado elementos decorativos demasiado cerca (a menos de dos módulos del borde QR Code ), incumpliendo la norma mínima del sector que establece una «zona de seguridad» de «cuatro módulos».

Este ejemplo ilustra un problema habitual: un código QR Code puede escanearse perfectamente en condiciones ideales, pero fallar repetidamente en la vida real si su zona de seguridad se ve comprometida. Veamos qué es la zona de seguridad, por qué es importante y cómo conseguir que sea correcta.

¿Qué es una «zona de silencio» de QR Code?

La zona de silencio es el espacio en blanco, sin imprimir, que rodea un QR Code. Es un margen que ayuda a los lectores a detectar dónde empieza y dónde termina el código. Sin ella, la detección de bordes del lector falla, lo que provoca que se pierdan lecturas.

Piensa en ello como en los márgenes de una página. Al igual que los márgenes facilitan la lectura de un documento, una zona de seguridad facilita que las cámaras reconozcan y descodifiquen un QR Code.

Una zona de silencio adecuada debe:

• Uniforme: el mismo ancho en los cuatro lados
• Sin imprimir: sin elementos de diseño, texto ni motivos.
• Alto contraste: normalmente en blanco o en un color muy claro sobre los elementos oscuros de QR Code.

Recuerda que no se trata simplemente de un espacio en blanco, sino de una parte funcional del diseño de un QR Code.

¿Por qué necesitamos zonas tranquilas en QR Codes?

Las cámaras modernas y las aplicaciones de escaneo utilizan algoritmos de detección de bordes para localizar y leer QR Codes. Estos algoritmos buscan patrones específicos que indiquen los límites de QR Code.

Esto es lo que ocurre al escanear:

1. Detección de bordes: detecta transiciones de alto contraste que marcan los límites de un QR Code.
2. Reconocimiento de patrones: busca los tres patrones de referencia en las esquinas de QR Code
3. Cálculo de los límites: determina el perímetro exacto del código
4. Extracción de datos: lee la información codificada dentro del contorno

Sin un espacio de zona de silencio adecuado, el primer paso fracasa. El escáner no puede distinguir entre tu QR Code y los elementos de diseño circundantes, lo que provoca que todo el proceso falle.

Esto explica por qué los códigos QR Codes a veces se escanean correctamente en condiciones ideales, pero fallan en situaciones reales. Los escáneres profesionales en entornos controlados pueden superar pequeñas infracciones de la zona de silencio, mientras que las cámaras de los smartphones, con iluminación variable y desde diferentes ángulos, no pueden hacerlo.

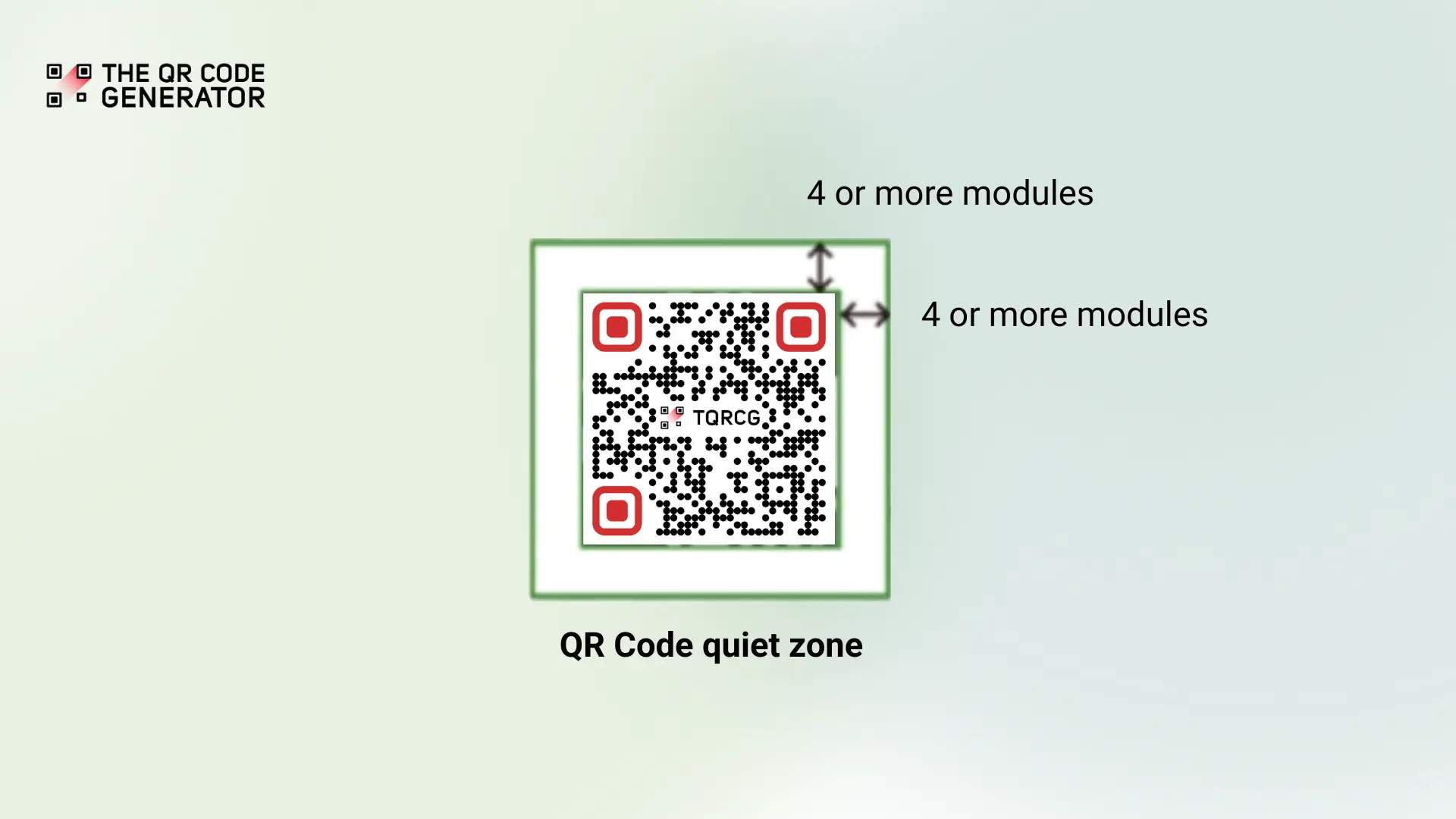

La regla de los 4 módulos: requisitos técnicos para las zonas de silencio de QR Code

La norma internacional para los códigos QR ( QR Codes), ISO/IEC 18004, especifica los requisitos para garantizar un rendimiento fiable en la lectura. Estos requisitos se conocen comúnmente como la norma de los cuatro módulos.

Esta norma exige que la zona de seguridad de QR Code cuente con un borde de espacio en blanco alrededor de QR Code que tenga una anchura mínima de cuatro módulos en todos los lados.

¿Y estos módulos? Son la unidad básica de medida de QR Codes. En la práctica, es el ancho de uno de esos diminutos cuadrados negros o blancos que se ven al observar de cerca un QR Code.

Así es como se aplica la norma:

Mide la anchura de cualquier cuadrado negro o blanco de tu QR Code. A continuación, multiplica por cuatro el tamaño del módulo que obtengas. Asegúrate de que esta anchura se mantenga en los cuatro lados de tu código.

Por ejemplo, si los módulos de tu QR Code tienen dos mm de ancho, tu zona de seguridad debe tener al menos ocho (2 × 4) mm de ancho.

Además de la regla de los cuatro módulos, la norma ISO/IEC 18004 también recomienda lo siguiente:

• Máxima relación de contraste entre la zona de reposo y los elementos más oscuros QR Code
• aplicación uniforme en todos los aspectos
• sin interrupciones por parte de otros elementos de diseño

La norma ISO/IEC 18004 señala que, en algunos casos, los códigos de menos de cuatro módulos pueden escanearse en interiores, pero pueden presentar problemas de escaneabilidad en todas estas variables:

• Escaneo en ángulo (teléfonos sostenidos en distintos ángulos)
• Condiciones de iluminación variables
• Diferentes tecnologías de escáner
• Variaciones de la superficie de impresión

Aunque las directrices parezcan sencillas, las infracciones de la «zona de silencio» QR Code se producen con más frecuencia de lo que se cree.

¿Cuáles son las causas más habituales de las infracciones de la «zona de silencio» de l QR Code?

La mayoría de las infracciones de la zona de seguridad de QR Code se deben a errores comunes. Detectar estos problemas antes de imprimir o publicar ahorra tiempo, dinero y evita la frustración del cliente.

1. Incumplimientos en la ubicación del texto

El error más habitual es colocar texto descriptivo demasiado cerca de QR Codes. Frases como «Escanear aquí» o «Ver menú» suelen invadir el espacio de la zona de silencio requerida.

2. Interferencia del patrón de fondo

Los fondos con elementos de marca plantean retos importantes. Los logotipos de la empresa, los patrones geométricos y las superficies con textura que se extienden hacia las zonas de seguridad generan ruido visual que confunde a los escáneres.

3. Problemas de contraste de color

Aunque las zonas tranquilas de QR Code no tienen por qué ser de color blanco puro, deben mantener suficiente contraste con los elementos oscuros de QR Code. A veces, las empresas utilizan gris claro, crema o incluso colores de marca pálidos que, técnicamente, cumplen los requisitos de contraste, pero que causan problemas de escaneo en determinadas condiciones de iluminación.

4. Limitaciones de tamaño

Las tarjetas de visita, las etiquetas de productos y los gráficos para redes sociales suelen obligar a los diseñadores a elegir entre zonas de seguridad adecuadas y otros elementos de diseño. Una elección errónea siempre provoca fallos en el escaneo.

Técnicas para garantizar una gestión perfecta de la zona de silencio (+ lista de comprobación gratuita)

Para cumplir correctamente con los requisitos de la «zona de silencio» de la norma QR Code se necesitan las herramientas adecuadas y un enfoque sistemático. A continuación se presentan los tres métodos para garantizar un cumplimiento coherente.

1. La prueba del lápiz: sencilla, rápida, pero no 100 % fiable

He aquí un sencillo método de control de calidad denominado «prueba del lápiz», que detecta las infracciones de la zona de silencio antes de que se envíen a imprenta:

• Paso 1: Coloca un lápiz estándar (de unos 7 mm de diámetro) en cualquier borde de tu QR Code
• Paso 2: Desplízalo lentamente hacia fuera sin perder el contacto con la superficie
• Paso 3: El lápiz debe rodar al menos una vuelta completa (unos 22 mm) antes de toparse con cualquier texto, gráfico o elemento de diseño.
• Paso 4: Repetir en los cuatro lados

Si el lápiz se superpone a algo antes de completar una rotación, se produce una infracción de la zona de silencio que hay que solucionar.

Del mismo modo, utiliza el cursor o una regla digital para medir distancias equivalentes en aplicaciones digitales. Sin embargo, este método es una indicación general, no una respuesta definitiva, ya que en ocasiones puede resultar impreciso.

2. La lista de comprobación de la zona de silencio: detallada, exhaustiva, pero no muy fácil de seguir

Puedes utilizar la siguiente lista de comprobación exhaustiva para verificar que tu implementación de QR Code cumple todos los requisitos de la zona silenciosa.

La lista de comprobación abarca todo, desde la configuración inicial de la plantilla de diseño hasta el cumplimiento normativo y las pruebas, lo que garantiza que tus códigos se escaneen de forma fiable en diferentes dispositivos y condiciones. Es exhaustiva, y cada paso ofrece orientación específica para garantizar que tu QR Code cumpla con los requisitos de la zona silenciosa.

Configuración de la plantilla de diseño

Verificación del control de calidad

Pruebas en múltiples dispositivos y aplicaciones

Pruebas de condiciones ambientales

Comparativa de rendimiento

Aunque es exhaustiva, la lista de comprobación no es nada fácil de seguir. Aquí es donde TQRCG puede ayudar.

3. Uso de The QR Code Generator (TQRCG): rápido y preciso

Todos los pasos de la lista de comprobación de la «zona de silencio» se llevarán a cabo automáticamente si utilizas The QR Code Generator (TQRCG) para crear tu QR Code.

TQRCG Aplica automáticamente los requisitos adecuados de zona de silencio a cada código que crees, lo que elimina las conjeturas y garantiza un rendimiento de escaneo fiable.

Gracias a sus funciones de cumplimiento normativo integradas y a sus plantillas profesionales, podrás centrarte en el diseño y el análisis de tu QR Code, mientras la herramienta se encarga de los detalles técnicos que hacen que tu QR Codes funcione.

Funciones de cumplimiento normativo integradas:

• Aplicación automática de zona de silencio de cuatro módulos
• Indicadores visuales que muestran los límites de la zona de seguridad durante el diseño
• Biblioteca de plantillas con espaciado precalculado para aplicaciones habituales
• Función de vista previa de calidad que simula las condiciones de escaneo y señala tu QR Code si está diseñado de tal forma que no se pueda escanear.

Buenas prácticas para garantizar una «zona de silencio» QR Code en todos los medios

Las diferentes plataformas y métodos de impresión plantean diversos retos a la hora de mantener las zonas de seguridad y garantizar al mismo tiempo un escaneo fiable.

Analicémoslo primero por medio.

Especificaciones del modelo Medium

Redes sociales

Retos: espacio limitado, compresión de imágenes,limitaciones de la plataforma.Buenas prácticas:

• utilizar un mínimo de 6 módulos de zonas de separación.
• Prueba las versiones comprimidas antes de publicarlas
• Evitar diseños demasiado recargados

Consejo: Mantén el contraste incluso tras la compresión y comprueba el resultado en todas las plataformas.

Tarjetas de visita

Retos: tamaño reducido (3,5 × 2 pulgadas),elementos de diseño que compiten entre sí.Buenas prácticas:

• Dedica un espacio claro exclusivamente para el QR Code
• Aprovecha bien las esquinas y los márgenes
• considerar diseños plegables para ganar espacio.

Consejo: Tamaño mínimo de la QR Code de 0,5 pulgadas con las zonas de seguridad adecuadas.

Embalaje del producto

Retos: texto normativo, listas de ingredientes,competencia en materia de marca.Buenas prácticas:

• Plan QR Code ar la ubicación desde el principio de la fase de diseño
• Crear zonas «prohibidas» en las que el texto y los logotipos no se superpongan.
• Utilizar pliegues o solapas de forma estratégica

Consejo: Prueba siempre con los tamaños reales de los paquetes.

Señalización digital

Retos: distancia de visualización,resolución de pantalla.Prácticas recomendadas:

• Escalar QR Codes proporcionalmente
• Cuenta para los ángulos de visión
• Prueba desde las distancias previstas

Consejo: Ajusta el tamaño del módulo para que se adapte a la distancia de visualización.

Materiales impresos

Retos: textura de la superficie, límites de resolución,restricciones de color.Prácticas recomendadas:

• Utiliza superficies mates para evitar los reflejos
• Mantener el DPI correcto
• Asegurarse de que haya un fuerte contraste entre el código y el fondo.

Consejo: más de 300 ppp para impresión offset, 600 ppp para impresión digital.

Pantallas de móvil

Retos: reflejos en la pantalla, calidad variable de la cámara,compatibilidad con las aplicaciones.Prácticas recomendadas:

• utilizar zonas de descanso de 6 módulos
• Probar en varios dispositivos y aplicaciones
• Optimizar para el escaneo a distancia

Consejo: Asegúrate de que sea compatible con las cámaras nativas de iOS y Android.

Una vez que hayamos optimizado el contenido para distintos soportes, es el momento de analizar el rendimiento de QR Codes en cuanto a la calidad de impresión.

Especificaciones de calidad de impresión

Una mayor resolución de impresión genera bordes más nítidos QR Code que los escáneres pueden detectar con mayor fiabilidad, mientras que ciertos materiales de superficie pueden interferir con los algoritmos de escaneo.

¿Qué es el DPI?

Los puntos por pulgada (DPI) indican la calidad de resolución de la impresión. Un DPI más alto genera bordes más nítidos y definidos QR Code que los escáneres pueden detectar rápidamente. Un DPI más bajo puede provocar que los límites de los módulos se vean borrosos, lo que confunde a los algoritmos de escaneo.

Ya tienes el soporte y conoces las especificaciones de calidad de impresión. Ahora todo depende del color de la zona de silencio.

Especificaciones de color de la zona de silencio

Aunque las zonas tranquilas no requieren un blanco puro, deben mantener suficiente contraste con los elementos oscuros QR Code para garantizar un rendimiento fiable en el escaneo.

QR Codes s perfectos para escanear con TQRCG

Una zona de silencio no es un elemento decorativo opcional, sino que forma parte de la funcionalidad de QR Code. Respetar la regla de los cuatro módulos, realizar pruebas en distintos soportes y utilizar las herramientas adecuadas marcará la diferencia entre un escaneo y una oportunidad perdida.

Utiliza the QR Code Generator para aplicar automáticamente los requisitos adecuados de zona de seguridad a cada código que crees.

Crea un QR Code totalmente funcional con zonas de silencio perfectas de forma gratuita
